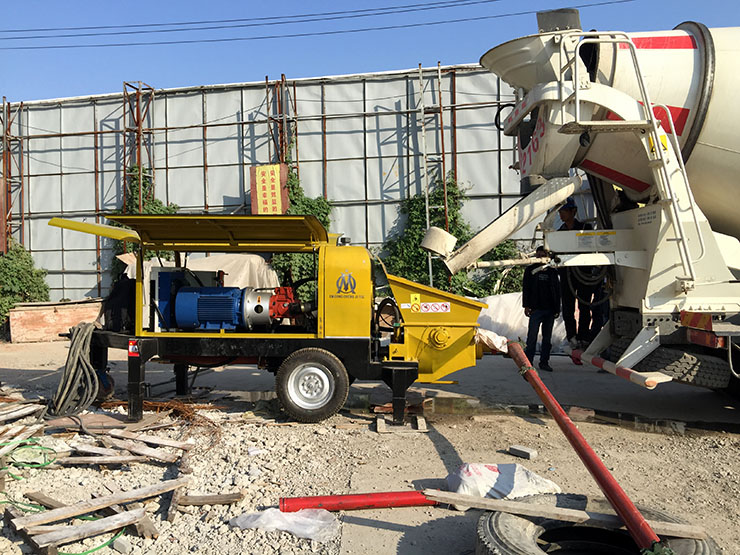

细石砂浆输送泵常见的配置有:料斗、分配阀(以S阀为代表)、输送缸、洗涤室、主液压缸组成,俗称泵送系统“五大件”,接下来小编以泵送系统“五大件”和细石砂浆输送管为线索进行详细阐述。
料斗:主要用于储存细石砂浆,保证泵送系统正常吸料,主要由下斗体、上斗体、搅拌机构、筛网、安全保护开关以及料门组成。(有些料斗配振动器)
分配阀:是泵送系统的关键部件,直接影响泵送系统性能。目前常用的分配阀为:S阀和闸板阀,其它有裙阀、C型阀、T型阀。
输送缸:前端与料斗连接,后端与洗涤室连接。通过拉杆固定在二者之间,一般用无缝钢管制造,一般为解决耐磨性和抗腐蚀性而在内壁镀硬铬层并保持较小的表面粗糙度值。
洗涤室:又称水箱,用钢板焊接或铸造而成,既是储水容器,又是主液压缸与输送缸的支撑连接件。
主液压缸:由压盖、液压缸缸体、活塞杆、液压缸活塞、限位液压缸及防水密封装置组成。
细石砂浆输送管:一般采用钢管焊接而成,现向多层复合管发展,由弯管、直管、管卡和输送管支撑组成。它不与整机装配,在现场使用灵活多变,不受高度、长度限制。
以上就是小编整理的关于细石砂浆输送泵泵送系统的基本构造,若想了解更多关于细石砂浆输送泵的知识请登陆:www.lkzg88.com,或致电:025-52779366垂询。
