S阀型分配阀在上海二次构造柱泵中应用较为广泛，但还有另外几种其它形式的分配阀在上海二次构造柱泵有一定的应用。不同分配阀的工作机理不同，因此计算的过程也不相同。接下来，我们谈谈上海二次构造柱泵S阀的设计要求：
1、较低的流动阻力 欲使上海二次构造柱泵具有良好的吸、排料性能，能平滑地通过S阀，S阀的流道就必须短且流畅，截面形状变化小；且对细石混凝土的适应性强，能泵送不同坍塌度的细石混凝土；S管径一般采取优化变径形式，目前多采用两端抛物线，中间段直线混凝土合面的S管线变径方式，减少了反推力。
2、良好的密封性 S阀的密封通过切割环与眼镜板的紧密贴合实现。切割环与眼镜板的接触面在紧密贴合的同时又要实现左右切向摆动，要求两者之间既要保持充足的预紧力，又不影响摆动灵活性。
3、良好的耐磨性 工作过程中，S阀始终与细石混凝土介质产生强烈摩擦，极易磨损失效，降低其密封性，影响细石混凝土的泵送性能，因此S管道内部通常采用耐磨材料进行堆焊，在S阀外部的局部易损部位也采用同样方式堆爆。

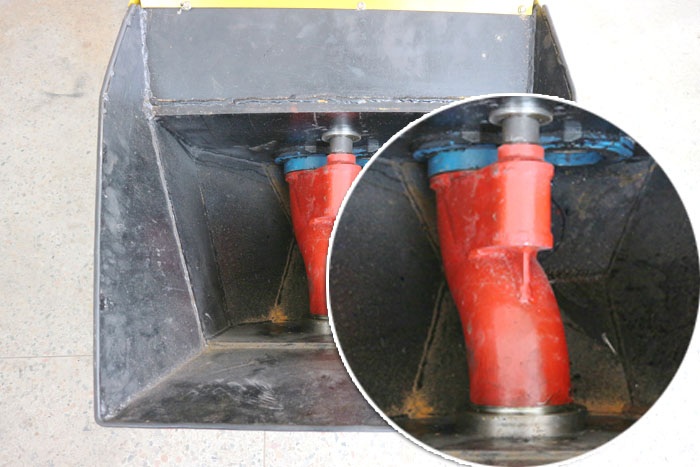

上海二次构造柱泵S阀
4、换向动作灵活、可靠 S阀的换向动作，即吸入和排出动作应当协调、及时、迅速。一般换向动作应在0.1-0.5S内完成，以防止细石混凝土倒流。
为保证上海二次构造柱泵换向和泵送的高可靠性，必须对S阀的阻力矩进行计算。因篇幅原因，本文不作介绍，如您需要了解，可拨打鲁科重工技术热线153-6519-8506或025-52779366索要。
