鲁科重工专注上海二次结构泵研发制造16年,拥有丰富的研发制造经验,下面我们就上海二次结构泵的泵送系统进行简单介绍

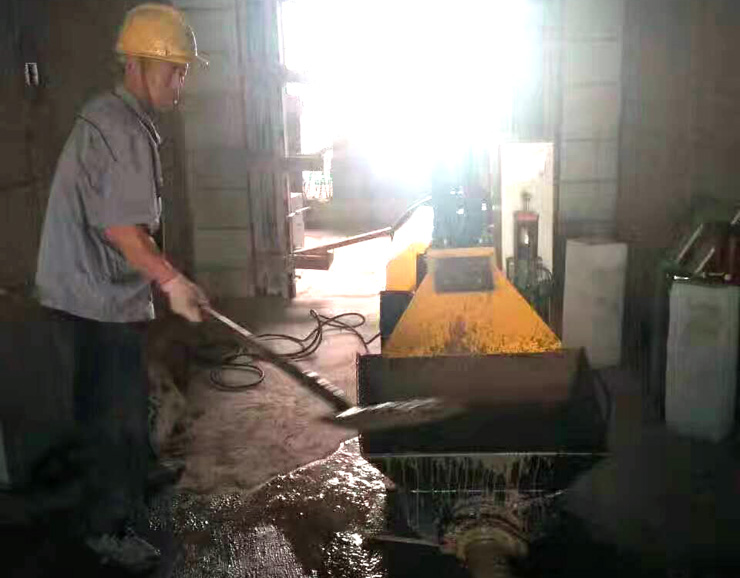

料斗:由钢板焊接而成,前后墙板为厚钢板,后墙板与两个输送缸连通,前墙板与出料口相连。S阀固定在前后墙板中间,连通输送缸与输送管。
分配阀:上海二次结构泵的分配阀是S阀,主要由S管焊接体、大轴承座、小轴承座、异形螺母、进渡套、眼镜板、切割环、橡胶弹簧以及密封件等组成,S阀安装在料斗内,连通输送缸和输送管。
输送缸:输送缸用无缝钢管制造,通过拉杆固定在料斗和洗涤室之间,内置混凝土活塞。输送缸内壁与混凝土和水长期接触,承受着高压混凝土的摩擦和化学腐蚀,因此,输送缸内壁镀硬铬层并且表面保持较少粗糙度值,提高了耐磨性和抗腐蚀性。
洗涤室:用钢板焊接或铸造而成,具有清洗作用、连接安装作用、冷却润滑作用。
主液压缸:主液压缸由压盖、液压缸缸体、活塞杆、液压缸活塞、限位液压缸及防水密封装置组成。其中限位液压缸在正常泵送时,能防止混凝土活塞退入洗涤室中;维修或检查混凝土活塞时,限位液压缸腔卸历将混凝土活塞退回洗涤室中。
输送管:透明软管,内径76mm,可输送最大粒径是15mm。
