鲁科重工油泥输送设备采用双缸形式,其两个液压缸带动两个输送缸活塞交替工作, 不仅使油泥的输送变得更为平稳、连续,而且使排量也大为增加,其工作原理为:

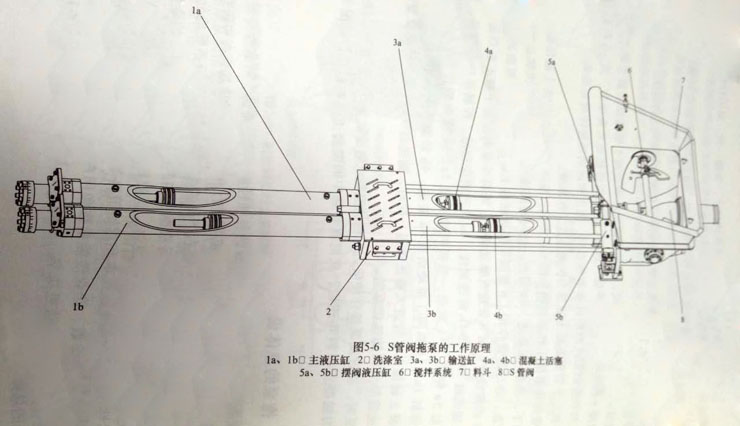

油泥输送设备工作原理示意图
油泥输送设备泵送油泥时,在主液压缸1A、1B的作用下,活塞4B前进,4A后退。此时摆阀液压缸5B处于伸出状态,5A处于缩回状态,通过摆臂作用,S管8接通油泥输送缸3B,3B里的油泥在活塞4B的推动下,由S管进入输送管道。而料斗里的油泥被不断后退的活塞4A吸入输送缸3A。当4B前进到位、4A后退到位以后,控制系统发信号,使摆阀液压缸5A使出、5B缩回,当摆阀液压缸5A、5B换向到位后,发出信号,使主液压缸1A、1B换向,推动活塞4A前进,4B后退,上一轮吸进输送缸3A里的油泥被推入S管进入输送管道,同时输送缸3B吸料,如此反复动作,从而完成油泥的连续泵送。
油泥输送设备全景图片
反泵时,通过反泵操作使吸入行程的油泥输送缸与S管阀连通,使处在推送行程的油泥与料斗连通,从而将油泥输送设备管路中的油泥泵回料斗。
以上就是关于鲁科重工油泥输送设备的工作原理的详细介绍,如您需要了解更多关于油泥输送设备的技术知识,请致电:15365198506进行免费咨询吧!
