要想了解杭州二次构造柱泵S阀不摆动的原因，首先必须要知道它的设计原理，下面，就由杭州二次构造柱泵厂家小编为您进行深度解答：
杭州二次构造柱泵S阀的摆动主要通过摇摆机构遥臂带动S管转动，所以要求摆阀液压缸换向时间短，那么摇摆机构摆动必须有力并迅速到位。所以摇摆机构一般设计为对称结构。遥摆机构的设计主要考虑以下条件：
1、杭州二次构造柱泵摆角的设计：原则上要求摆角越小越好，这样换向距离短，换向迅速，对易损件的磨损也小，但考虑到输送缸、S阀摇壁等的空间布置，需要根据S阀及输送缸中心距来确定摆角。目前，S阀摆角一般在60-75之间。

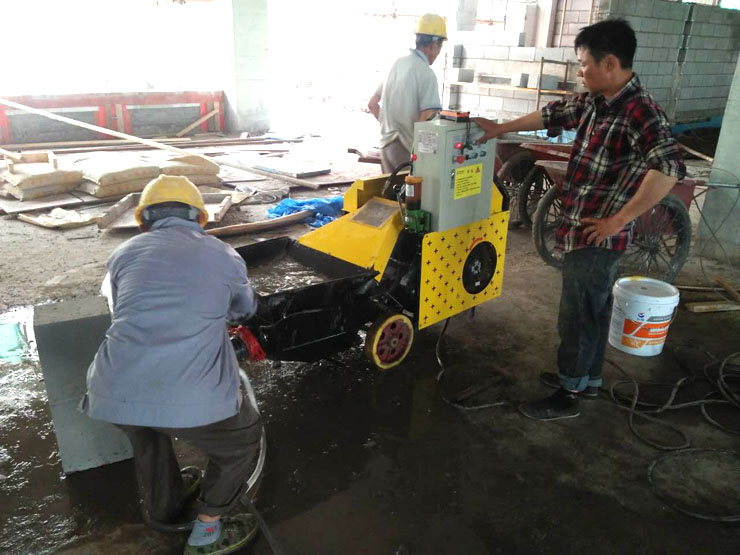

杭州二次构造柱泵施工现场
2、杭州二次构造柱泵两摆阀液压缸座跨距：根据摆动角度设计，在考虑摆阀液压缸空间结构尺寸的条件下尽量缩短。那么，摆阀液压缸的运动行程短，换向时间缩短。
3、杭州二次构造柱泵摆阀液压缸不能与洗涤室拉杆发生干涉。同时，活塞杆与摇臂、摆阀液压缸缸体与摇臂、摆阀液压缸缸体与摇臂、摆阀液压缸球头端盖与液压缸座等均不能发生干涉。
4、杭州二次构造柱泵摆动半径和活塞行程不是单一的，设计时可以根据结构进行调整，即摇臂和活塞杆长度可以调节，但两液压缸的行程必须保证摇臂摆角不发生变化，且对称摇摆。
因此，杭州二次构造柱泵摆阀系统力臂应满足：1在结构允许的范围内越大越好，可用较小的液压力来驱动摆阀液压缸换向；2起动力臂较大，可获得较大的起动力矩，利于迅速起动。3力臂变化平缓，摆动有力。
